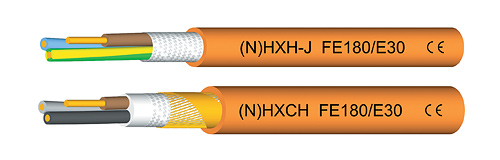

(N)HXH, (N)HXCH FE 180/E30

Ohniodolný kabel s oranžovým pláštěm, bezhalogenový

(N)HXH-J FE180/E30

Konstrukce

  • Cu plné nebo laněné jádro dle DIN VDE 0295 IEC 60228 tř. 1 nebo 2
  • Dvojitá izolace ze zesítěné polymerové směsi
  • Značení vodičů dle DIN VDE 0293-308, zeleno-žlutá ochranná žíla (od 3 žil výše u (N)HXH)
  • Žíly jsou stáčeny v polohách a ovinuty ohniodolnou sklotextilní páskou
  • U verze(N)HXCH koncentrický vodič z Cu pásky a Cu drátků
  • Oranžový plášť z bezhalogenové polymerové směsi dle DIN VDE 0207 část 24, oheň retardující

Technická data

  • Bezhalogenový, ohniodolný kabel dle DIN VDE 0266, oranžový
  • Izolační neporušenost - celistvost při požáru 180 minut dle IEC 60331, DIN VDE 0472 část 814
  • Funkčnost dle DIN VDE 4102 část 12 E30
  • Provozní teplota od -40°C do +70°C, dovolená max. teplota jádra +90°C
  • Jmenovité napětí Uo/U 0,6/1 kV
  • Střídavé zkušební napětí 4000 V
  • Minimální poloměr pohybu inf. 15x průměr kabelu

Zkoušky

  • ohniodolnost dle DIN VDE 0482-266-2-4/EN 60332-3-24/IEC 60332-3-24 (kat.C)
  • korozivita zplodin hoření dle IEC 60754-2
  • bezhalogenovost dle IEC 60754-1
  • hustota dýmu dle IEC 61034-1,61034-2
  • izolační celistvost pod přímým působením ohně dle DIN VDE 0472 část 814, IEC 60331
  • funkčnost dle DIN VDE 4102 část 12 elektrického kabelového systému po dobu min. 30 minut

Barevné značení NHXCH

  • 2-žilový kabel: modrá/hnědá
  • 3-žilový kabel: hnědá/černá/šedá
  • 4-žilový kabel: modrá/hnědá/černá/šedá
  • od 7 vodičů černé žíly bíle číslované

Použití

Ohniodolné kabely je ideální použít všude tam, kde je nutno chránit životy lidí a materiál v různých průmyslových komplexech, elektrárnách, veřejných budovách, hotelích, letištích, metrech, divadlech, kinech, nemocnicích, dolech, atd. Jsou vhodné pro pevné uložení do suchého i mokrého prostředí, ne však pro přímé uložení do země, nebo vody. Při instalacích v trubkách musí být zabezpečeno, že do těchto nepronikne voda.

FE180: Izolační neporušenost - celistvost dle IEC 60331 a DIN VDE 0472 část 814 pod přímým působením ohně po dobu 180 minut
E30: Funkčnost dle DIN VDE 4102 část 12 elektrického kabelového systému po dobu min. 30 minut předpokládá, že lidé a zvířata musí být zachráněni z hořící budovy. Na 30 minut je zabezpečena funkčnost hlásicích a požárních systémů, bezpečnostního a náhradního osvětlení, osobních výtahů, evakuačních obvodů atd.

Poznámka:

  • CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
  • Odpovídá RoHS.

Technické parametry

(N)HXH FE180/E30

Objednací číslo Počet žil × průřez jádra[mm2] typ jádra Vnější ø cca [mm] Obsah Cu [kg/km] Hmotnost kabelu [kg/km]
0552700 1 × 4 re 8,0 38 100
0552701 1 × 6 re 8,5 58 125
0552702 1 × 10 re 9,0 96 165
0552703 1 × 16 rm 10,5 154 230
0552704 1 × 25 rm 12,0 240 345
0552705 1 × 35 rm 13,0 336 450
0552706 1 × 50 rm 15,0 480 590
0552707 1 × 70 rm 17,0 672 800
0552708 1 × 95 rm 19,0 912 1100
0552709 1 × 120 rm 21,0 1152 1350
0552710 1 × 150 rm 23,0 1440 1650
0552711 1 × 185 rm 26,0 1776 2000
0552712 1 × 240 rm 28,0 2304 2650
0552713 1 × 300 rm 31,0 2880 3300
05527141 2 × 1,5 re 12,0 29 210
0552714 2 × 2,5 re 13,0 48 290
0552715 2 × 4 re 14,0 77 345
0552716 2 × 6 re 15,0 115 410
0552717 2 × 10 re 17,0 192 540
0552721 3 × 1,5 re 14,2 43 300
0552722 3 × 2,5 re 15,4 72 380
0552723 3 × 4 re 16,0 115 450
0552724 3 × 6 re 17,0 173 550
0552725 3 × 10 re 18,5 288 750
0552726 3 × 16 rm 20,8 461 1000
0552727 3 × 25 rm 24,9 720 1500
0552728 3 × 35 rm 28,5 1080 1805
0552729 3 × 50 rm 31,5 1440 2365
0552730 3 × 70 rm 35,5 2016 3230
0552731 3 × 95 rm 40,0 2736 4310
0552732 3 × 120 rm 43,0 3456 5338
0552733 3 × 150 rm 47,0 4320 6500
0552734 3 × 185 rm 53,0 5328 7960
0552735 3 × 240 rm 60,0 6910 9200
05527271 3 × 25/16 re 27 874 1500
05527281 3 × 35/16 re 29 1162 1800
05527291 3 × 50/25 rm 36 1680 2600
05527301 3 × 70/35 rm 40 2352 3400
05527311 3 × 95/50 rm 46 3216 4600
05527321 3 × 120/70 rm 50 4128 5700
05527331 3 × 150/70 rm 54 4992 6800
05527341 3 × 185/95 rm 60 6240 8500
05527351 3 × 240/120 rm 63 8064 11000
0552738 4 × 4 re 17,0 154 550
0552739 4 × 6 re 17,8 230 650
0552740 4 × 10 re 19,8 384 900
0552741 4 × 16 rm 22,0 614 1250
0552742 4 × 25 rm 26,5 960 1800
0552743 4 × 35 rm 30,0 1344 2250
0552744 4 × 50 rm 33,5 1920 3100
0552745 4 × 70 rm 39,0 2688 4200
0552746 4 × 95 rm 44,0 3648 5600
0552747 4 × 120 rm 47,5 4608 6900
0552748 4 × 150 rm 53,0 5760 8375
0552749 5 × 1,5 re 16,0 72 375
0552750 5 × 2,5 re 17,0 120 445
0552751 5 × 4 re 18,0 192 560
0552752 5 × 6 re 20,0 288 690
0552753 5 × 10 re 22,0 480 950
0552754 5 × 16 rm 24,0 768 1300
0552755 5 × 25 rm 29,0 1200 1980
0552756 5 × 35 rm 33,0 1680 2700
0552757 7 × 1,5 re 17,0 101 365
0552758 7 × 2,5 re 18,0 168 540
0552759 10 × 1,5 re 21,0 144 580
0552760 10 × 2,5 re 23,0 240 710
0552761 12 × 1,5 re 22,0 173 640
0552762 12 × 2,5 re 23,0 288 790
0552763 14 × 1,5 re 23,0 202 740
0552764 14 × 2,5 re 24,0 336 880
0552765 19 × 1,5 re 25,0 274 880
0552766 19 × 2,5 re 27,0 456 1150
0552767 24 × 1,5 re 28,0 346 1100
0552768 24 × 2,5 re 31,0 576 1400
0552769 30 × 1,5 re 30,0 432 1300
0552770 30 × 2,5 re 33,0 720 1650

(N)HXCH FE180/E30

Objednací číslo Počet žil × průřez jádra[mm2] typ jádra Vnější ø cca [mm] Obsah Cu [kg/km] Hmotnost kabelu [kg/km]
0552900 2 × 1,5/1,5 re 14,5 52 255
0552901 2 × 2,5/2,5 re 15,0 80 300
0552902 2 × 4/4 re 15,8 123 350
0552903 2 × 6/6 re 16,9 182 410
0552904 2 × 10/10 re 18,6 312 700
0552905 3 × 1,5/1,5 re 15,0 66 320
0552906 3 × 2,5/2,5 re 16,0 104 380
0552907 3 × 4/4 re 17,0 161 480
0552908 3 × 6/6 re 17,9 240 600
0552909 3 × 10/10 re 20,0 408 850
0552910 3 × 16/16 rm 22,0 643 1200
0552911 3 × 25/16 rm 26,0 902 1700
0552912 3 × 35/16 rm 28,0 1190 2200
0552913 3 × 50/25 rm 32,0 1723 2900
0552914 3 × 70/35 rm 37,0 2410 3900
0552915 3 × 95/50 rm 42,0 3296 5200
0552916 3 × 120/70 rm 46,0 4236 6400
0552917 3 × 150/70 rm 50,5 5100 7100
0552918 3 × 185/95 rm 55,5 6383 8800
0552919 3 × 240/120 rm 63,0 8242 10900
0552920 4 × 1,5/1,5 re 15,0 81 320
0552921 4 × 2,5/2,5 re 16,0 128 425
0552922 4 × 4/4 re 18,0 200 500
0552923 4 × 6/6 re 19,0 297 660
0552924 4 × 10/10 re 21,8 504 950
0552925 4 × 16/16 re 24,0 796 1250
0552926 4 × 25/16 rm 28,0 1142 1800
0552927 4 × 35/16 rm 31,8 1526 2300
0552928 4 × 50/25 rm 36,0 2203 3100
0552929 4 × 70/35 rm 41,0 3082 4200
0552930 4 × 95/50 rm 46,0 4208 5600
0552931 4 × 120/70 rm 50,0 5388 6900
0552932 4 × 150/70 rm 56,0 6558 8350
0552933 4 × 185/95 rm 62,0 8159 10450
0552934 4 × 240/120 rm 70,0 10546 13700
0552935 7 × 1,5/2,5 re 18,0 133 480
0552936 7 × 2,5/2,5 re 19,0 200 600
0552937 10 × 1,5/2,5 re 22,0 176 630
0552938 10 × 2,5/4 re 24,0 286 800
0552939 12 × 1,5/2,5 re 23,0 205 690
0552940 12 × 2,5/4 re 24,0 334 900
0552941 24 × 1,5/6 re 29,0 413 1200
0552942 24 × 2,5/10 re 32,0 696 1550
0552943 30 × 1,5/6 re 31,5 499 1430
0552944 30 × 2,5/10 re 34,0 840 1800
